Una estación base puede dejar de dar servicio por muchas causas: un corte eléctrico, una fibra rota, una radio averiada o un conector con agua. Cada fallo genera alarmas en el sistema de gestión, y la clave del mantenimiento es saber leerlas: distinguir la causa de las consecuencias, decidir qué se puede resolver en remoto y cuándo hay que enviar a un técnico. En este artículo se explica cómo se clasifican las alarmas, cómo se localiza la causa y cómo se resuelven las averías más habituales.
Cómo se gestionan las alarmas
Los equipos de la estación (energía, banda base, radio, transmisión) detectan sus propios fallos y los notifican al sistema de gestión (NMS u OSS), donde el centro de operaciones los ve en tiempo real. Cada alarma lleva un identificador del emplazamiento, la hora, el tipo, la causa probable y una severidad. El ciclo de vida es siempre el mismo: la alarma se genera, se reconoce y se resuelve (borrada). Los nombres exactos cambian según el fabricante (Huawei, Ericsson, Nokia o ZTE), pero los conceptos son comunes.
Severidad de las alarmas
La clasificación habitual se basa en la recomendación ITU-T X.733, con seis niveles:
| Severidad | Significado | Ejemplos |
|---|---|---|
| Crítica | Pérdida total del servicio: hay que actuar de inmediato | Emplazamiento caído, fallo total de energía |
| Mayor | Degradación grave del servicio | Una celda o un sector fuera de servicio |
| Menor | Fallo que todavía no afecta al servicio | Un ventilador averiado, un rectificador de varios |
| Advertencia | Condición que puede llegar a ser un fallo | Temperatura elevada, puerta abierta |
| Indeterminada | Gravedad no determinada | Avisos informativos del equipo |
| Borrada | La condición ha desaparecido | Alarma restablecida |
La prioridad real de una intervención depende también del número de celdas y usuarios afectados y de los compromisos de servicio de cada operadora: no es lo mismo un emplazamiento caído que una celda degradada.

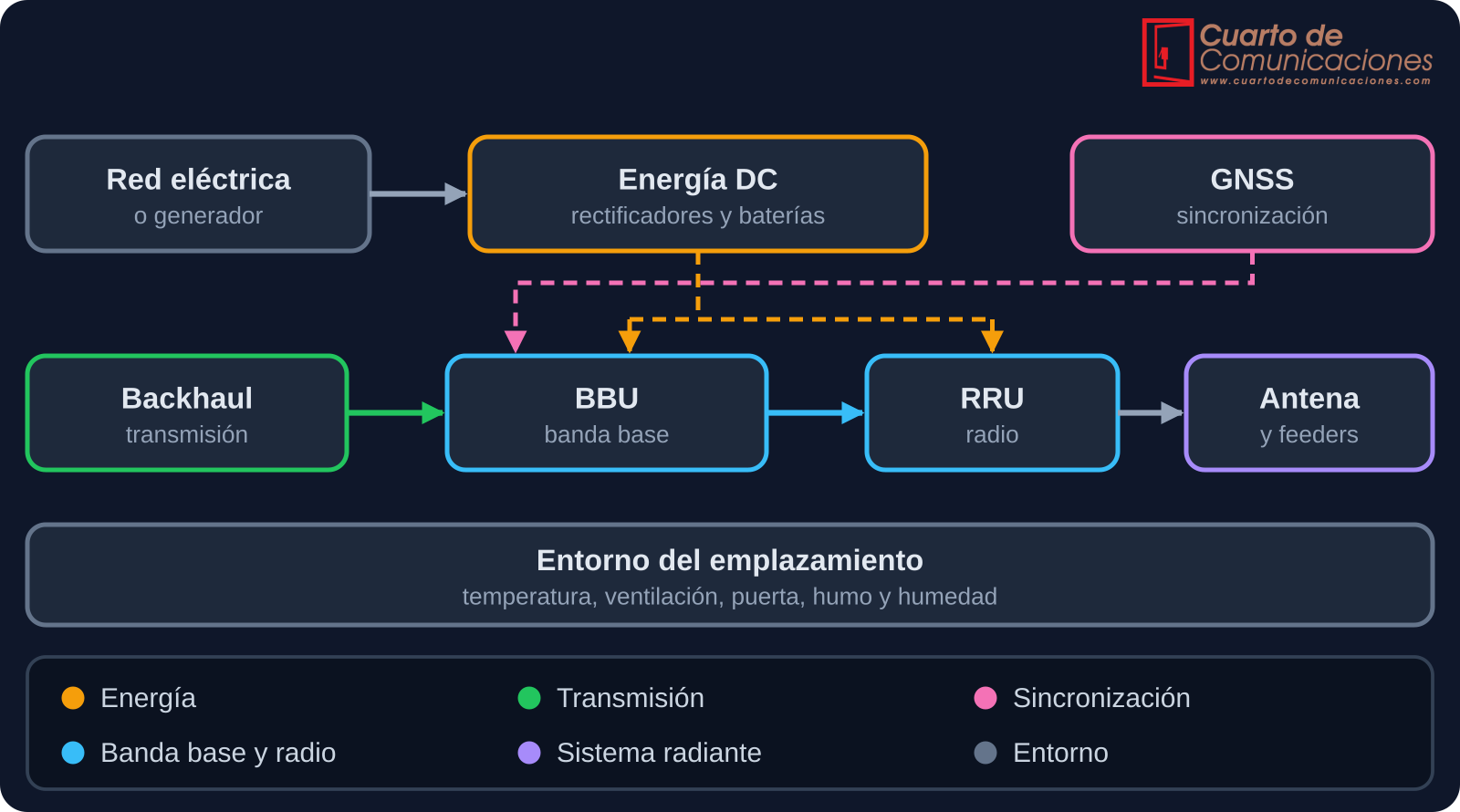

Dónde puede fallar una estación
Una estación es la suma de varios sistemas, y cada uno genera sus propias alarmas. La energía alimenta a todos los demás, así que un fallo en ella puede provocar alarmas en todo lo demás.
Familias de alarmas
| Familia | Alarmas habituales | Causa probable | Primera comprobación |
|---|---|---|---|
| Energía | Fallo de red eléctrica, batería baja, fallo de rectificador, tensión DC fuera de rango | Corte de suministro, magnetotérmico, rectificador o baterías degradados | Tensión de red, estado del rectificador y de las baterías, generador |
| Entorno | Temperatura alta, fallo de climatización, puerta abierta, humo, humedad | Climatización averiada, acceso al sitio, filtraciones | Temperatura y ventilación del recinto, sensores y puertas |
| Transmisión | LOS, puerto Ethernet caído, enlace S1, NG o X2 caído, alarma de radioenlace | Fibra, transceptor, equipo remoto o radioenlace con poca señal | Estado y potencia óptica del puerto, y el nodo del otro extremo |
| Sincronización | Pérdida de referencia GNSS, PTP fuera de rango, holdover | Antena GNSS, cable o ruta PTP | Estado de la fuente de sincronismo en la estación |
| Banda base y radio | Fallo de tarjeta, reinicio, fallo de RRU, fibra BBU–RRU perdida, potencia baja | Hardware, fibra óptica o software | Alarmas activas, histórico de reinicios y estado de la fibra |
| Sistema radiante | ROE alta, desbalance de recepción, fallo de RET | Conectores, jumpers, antenas o motor de tilt | ROE y pérdida de retorno con el analizador de cable y antenas |
Los fallos de sincronización se explican con más detalle en el artículo Sincronización en estaciones base, y los del sistema radiante en Sistemas radiantes y antenas. Para las alarmas de transmisión SDH, consulta Alarmas SDH.
Causa y consecuencia: la alarma raíz
Un solo fallo suele provocar muchas alarmas. Si se pierde la energía, aparecerán alarmas de transmisión, de radio y de sincronización, todas ellas consecuencia de la primera. El técnico debe localizar la alarma raíz, resolverla y comprobar que las demás desaparecen solas. Es el mismo principio que en SDH, donde un LOS provoca AIS aguas abajo.
El número de emplazamientos afectados ayuda a acotar la causa:
| Alcance de la avería | Causa más probable |
|---|---|
| Un solo emplazamiento | Problema local: energía, equipo, antena o su propio enlace de transmisión |
| Un emplazamiento y sus vecinos en la misma ruta | Transporte: fibra, radioenlace o nodo de agregación común |
| Varios emplazamientos de una zona a la vez | Corte eléctrico de la zona o fallo del transporte común |
| Muchos emplazamientos de una región | Núcleo, gestión o referencia de sincronización comunes |
Cuando se produce una avería masiva aparece una tormenta de alarmas. Conviene filtrar las alarmas consecuentes y centrarse en las de nivel inferior, como la energía de la zona o el nodo de transporte caído.

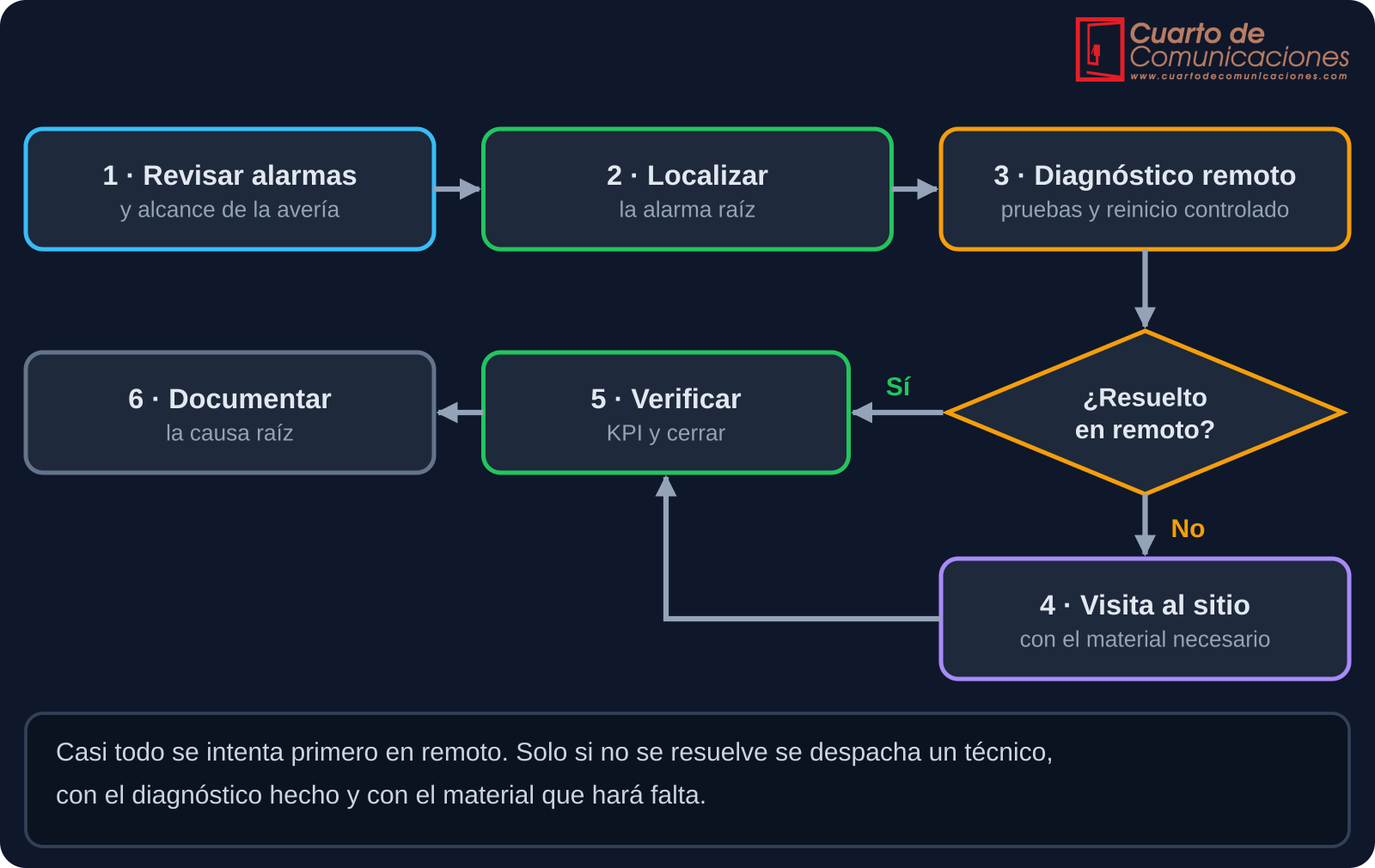

Metodología de diagnóstico
- Revisar las alarmas activas y su histórico, y delimitar cuántos emplazamientos están afectados y desde cuándo.
- Localizar la alarma raíz, comprobando los sistemas en el orden que se muestra más abajo.
- Diagnóstico remoto: estado de los puertos, potencias, logs y, si procede, reinicio controlado. Antes de reiniciar un equipo, guarda las alarmas y los logs, porque el reinicio puede borrar la pista del fallo.
- Visita al sitio si no se resuelve, ya con la causa probable y con el material necesario.
- Verificar y cerrar: las alarmas deben quedar borradas, y los indicadores de la celda (disponibilidad, accesibilidad, caudal) volver a los valores normales.
- Documentar la causa raíz y la solución, para detectar problemas repetidos.

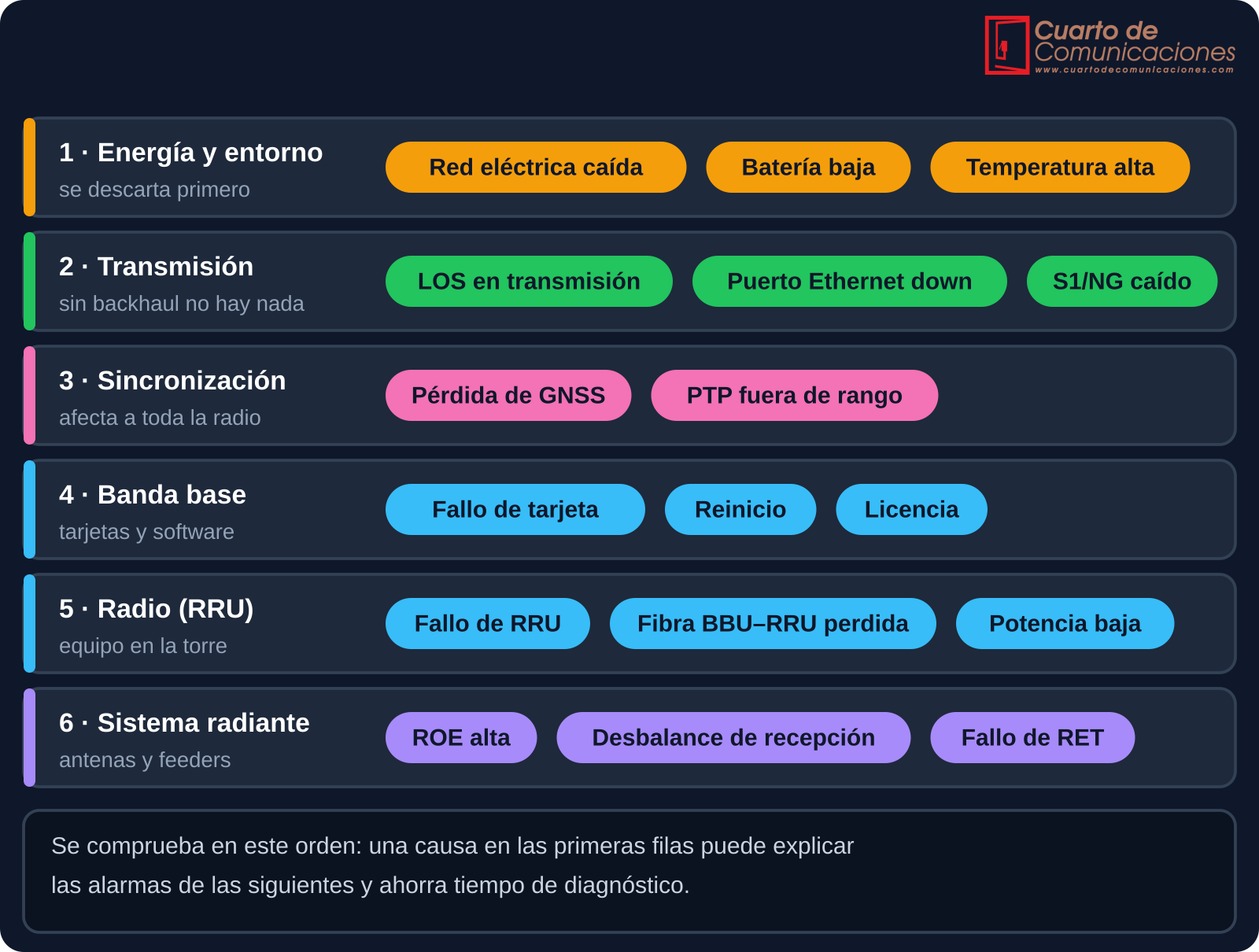

Orden de comprobación
Se recomienda empezar por lo que alimenta o sostiene a todo lo demás:
Averías habituales y qué hacer
| Síntoma | Causa habitual | Acción |
|---|---|---|
| Sitio caído con alarma de red eléctrica | Corte de suministro; baterías agotadas tras unas horas de autonomía | Confirmar el corte, activar el generador si lo hay y priorizar según la autonomía restante |
| LOS en el puerto de transmisión | Fibra, transceptor o nodo remoto | Medir la potencia óptica, limpiar conectores, VFL y OTDR si sospechas del cable |
| Celda con ROE alta | Conector con agua, jumper dañado o antena | Medir la ROE y la DTF y sustituir el elemento defectuoso |
| Sector sin servicio y RRU con alarma | RRU averiada o fibra BBU–RRU dañada | Revisar la fibra y el SFP; sustituir la RRU si persiste |
| Celdas con ruido en el enlace ascendente | PIM o interferencia externa | Analizador de espectro, conectores y análisis de PIM |
| Pérdida de sincronismo | Antena GNSS, cable o ruta PTP | Estado de la fuente y de la antena; consulta el artículo de sincronización |
| Alarma de temperatura alta | Climatización o ventilación averiada, filtros sucios | Revisar el equipo de clima, los filtros y las entradas de aire |
| Reinicios repetidos de la estación | Alimentación inestable, software o hardware | Tensión DC, logs del equipo y versión de software |
Preparar la visita al emplazamiento
Una visita sin el material adecuado supone una segunda salida. Antes de ir, comprueba:
- El acceso (llaves, permisos y contacto con la propiedad) y la autorización para trabajos en altura.
- El diagnóstico previo y la causa probable.
- El repuesto que puede hacer falta (RRU, fuente, SFP, jumpers y conectores).
- Los equipos de medida, según la avería:
| Material | Para qué |
|---|---|
| Analizador de cable y antenas | ROE, pérdida de retorno y DTF del sistema radiante |
| Medidor de potencia óptica, VFL y microscopio | Comprobar la fibra, la continuidad y los conectores |
| OTDR | Localizar cortes y pérdidas en la fibra |
| Analizador de espectro | Interferencias y PIM |
| Latiguillos, SFP y limpiadores | Sustitución rápida de elementos de transmisión |
| Jumpers, conectores y cinta de sellado | Reparación del sistema radiante |
| Multímetro y llave dinamométrica | Tensiones de alimentación y apriete de conectores |
| Portátil y cable de consola o LMT | Acceso local a los equipos |
Los equipos de medida se describen en la categoría Instrumentación: OTDR, Analizador de cable y antenas y Analizador de espectro, entre otros.
Después de reparar
- Comprueba que todas las alarmas se han borrado y que no reaparecen en un periodo de observación razonable.
- Verifica los indicadores de la celda con el centro de operaciones.
- Guarda las medidas de la reparación (ROE, potencias ópticas) como nueva referencia.
- Registra qué falló, por qué y cómo se solucionó.
- Si el fallo se repite en el mismo emplazamiento, escala el análisis de causa raíz en lugar de repetir la misma reparación.
Prevención
La mejor avería es la que no llega a producirse:
- Mantenimiento preventivo programado de baterías, climatización, filtros, tierras y conectores.
- Revisión de los emplazamientos con más alarmas, que concentran la mayoría de las incidencias.
- Umbrales de alerta temprana (temperatura, tensión de baterías, ROE) para actuar antes del fallo.
- Repuestos críticos disponibles en cada zona.
- Registro de las medidas de puesta en servicio como referencia.
Seguridad
En el emplazamiento se acumulan varios riesgos: trabajo en altura, electricidad (la red de CA, y la corriente continua de −48 V con baterías capaces de dar corrientes muy altas), radiofrecuencia y láser en la fibra. Trabaja siempre con los procedimientos de tu empresa y de la operadora, coordina con el centro de operaciones el bloqueo de los equipos o sectores, evita cortocircuitos en baterías, no mires a conectores ópticos activos y, si es posible, no trabajes solo en una torre. Para la fibra, consulta el artículo Seguridad con láser.
Errores frecuentes
- Atender las alarmas consecuentes antes que la alarma raíz.
- Reiniciar un equipo sin guardar antes los logs y las alarmas.
- Ir al emplazamiento sin diagnosticar antes y volver por falta de material.
- Cerrar la incidencia sin comprobar que las alarmas no reaparecen.
- No documentar la causa, de modo que el mismo fallo se repite.
- Subestimar la autonomía de las baterías en un corte eléctrico.
- Pasar por alto la correlación entre emplazamientos vecinos.
Preguntas frecuentes
¿Cómo sé qué alarma es la raíz?
Es la que ocurre antes y la de nivel más bajo: normalmente la energía, la transmisión o la sincronización. Si varias empiezan a la vez, comprueba el orden recomendado y la hora de cada una.
¿Cuánto duran las baterías de una estación?
Depende de cómo se hayan dimensionado: suele ser de unas pocas horas. Cuando se agotan, el emplazamiento cae por completo, por eso un corte eléctrico en la zona debe atenderse antes de que se acabe la autonomía.
¿Se puede resolver todo en remoto?
No todo, pero sí una parte importante: reinicios, bloqueos, reconfiguraciones y comprobaciones. Los fallos de hardware, de energía local, de fibra o de antena exigen visita.
Siguientes pasos
- Estaciones base: los elementos de un emplazamiento radio.
- Sincronización en estaciones base: diagnóstico de las alarmas de sincronismo.
- Sistemas radiantes y antenas: medida y diagnóstico del sistema radiante.
- Backhaul y transporte y Alarmas SDH: las alarmas de la red de transporte.
Los contenidos tienen carácter técnico e informativo. Los nombres y las severidades de las alarmas dependen del fabricante y de la operadora: usa siempre su documentación y sus procedimientos de seguridad y de intervención.
