Una traza OTDR te da una lista de eventos con su distancia, su pérdida y su reflectancia. Lo difícil no es leer los números sino saber qué hay detrás de cada uno: un conector sucio, un empalme mal hecho, una curvatura, un eco o el final de la fibra. OTDR Inteligente hace ese primer análisis por ti, con criterios de campo, y te dice en español qué conviene revisar.
En este artículo verás cómo funciona por dentro, cómo se usa paso a paso, qué formato tiene la tabla de eventos y cómo decide la herramienta qué es cada evento.
Se abre en una ventana nueva.
Para qué sirve
La herramienta toma los eventos de una medida OTDR y los clasifica en conectores, empalmes por fusión, empalmes mecánicos, curvaturas o aplastamientos, fin de fibra o corte, y ecos o fantasmas. Cada evento recibe un estado (correcto, aviso o crítico) y una recomendación concreta. Es una ayuda para trabajar más rápido en campo y no sustituye al software del fabricante ni a la inspección visual.
Cómo funciona

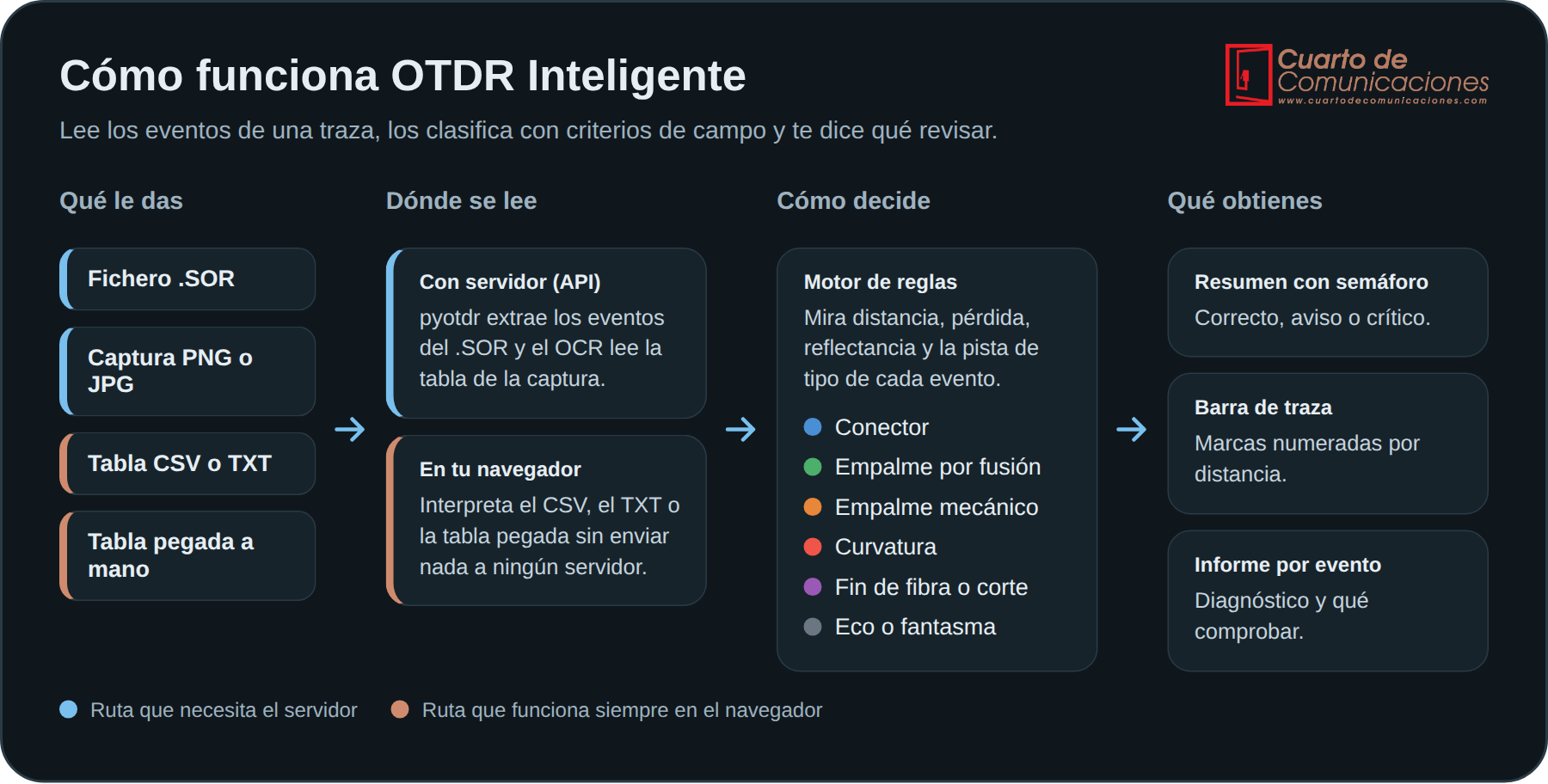

El proceso tiene cuatro etapas:
- Entrada. Puedes dar un fichero .SOR, una captura de pantalla del OTDR (PNG o JPG), un fichero CSV o TXT con la tabla de eventos, o pegar esa tabla a mano.
- Lectura. Los ficheros .SOR y las capturas necesitan el servidor de la herramienta: pyotdr extrae los eventos del .SOR y un OCR lee la tabla de la captura. El CSV, el TXT y la tabla pegada se interpretan directamente en tu navegador, sin enviar nada a ningún servidor. Debajo de la zona de carga verás un aviso que indica si la API está conectada o si trabajas en modo local.
- Motor de reglas. Para cada evento se miran la distancia, la pérdida, la reflectancia y la pista de tipo, y se aplica una serie de reglas de campo.
- Resultado. Obtienes un resumen con semáforo, una barra de traza con marcas numeradas y un informe por evento con el diagnóstico.

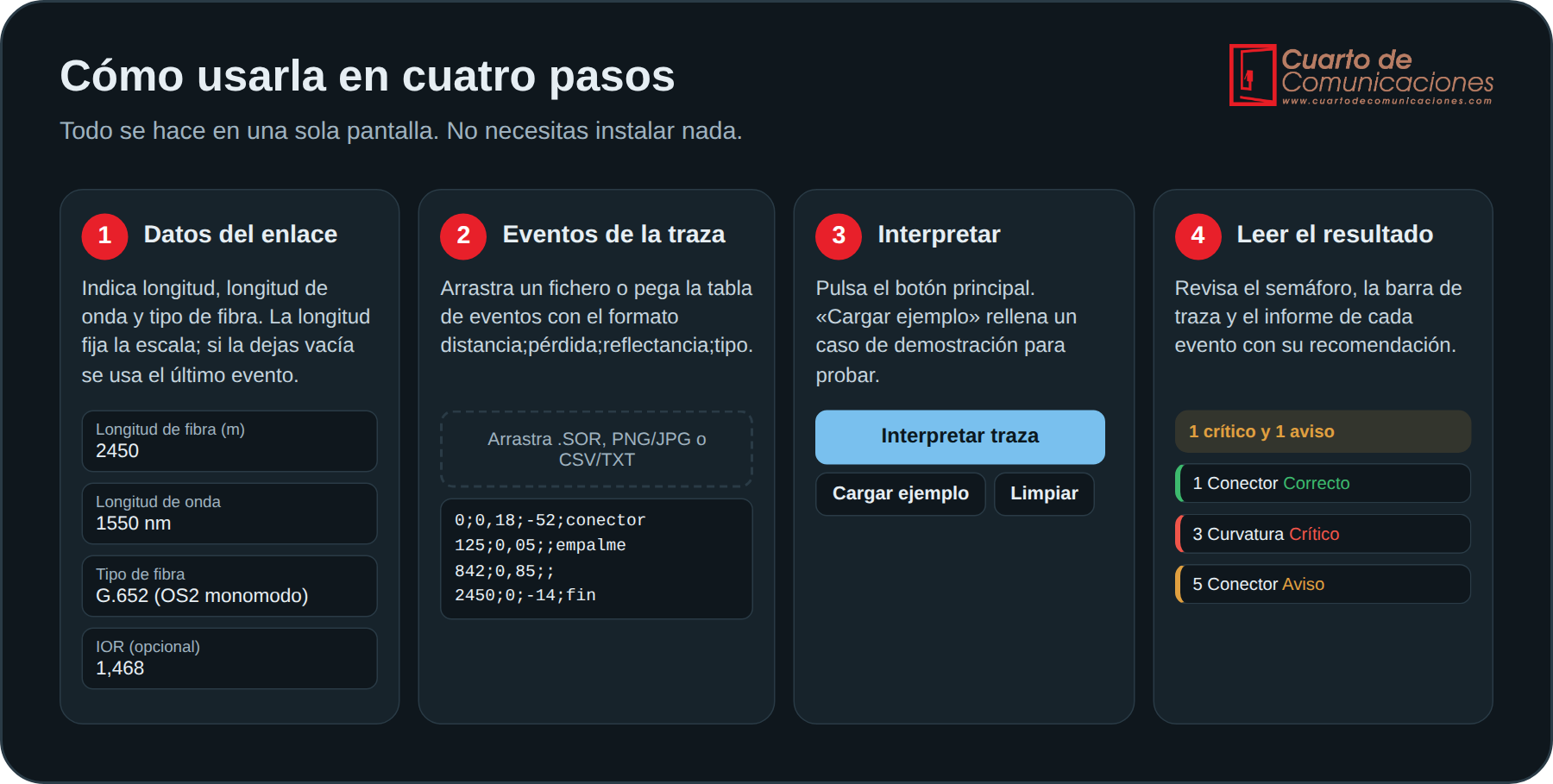

Cómo usarla paso a paso
- Datos del enlace. Indica la longitud de la fibra en metros, la longitud de onda (1310, 1550 o 1625 nm) y el tipo de fibra (G.652, G.657 u OM3/OM4). El índice de refracción es opcional. La longitud define la escala del diagrama; si la dejas vacía, la herramienta usa la distancia del último evento.
- Eventos de la traza. Arrastra un fichero a la zona de carga o pega la tabla de eventos en el cuadro de texto.
- Interpretar. Pulsa «Interpretar traza». El botón «Cargar ejemplo» rellena un caso de demostración y «Limpiar» borra todo.
- Leer el resultado. Mira primero el resumen, después la barra de traza para ver dónde están los eventos y por último el informe de cada uno.

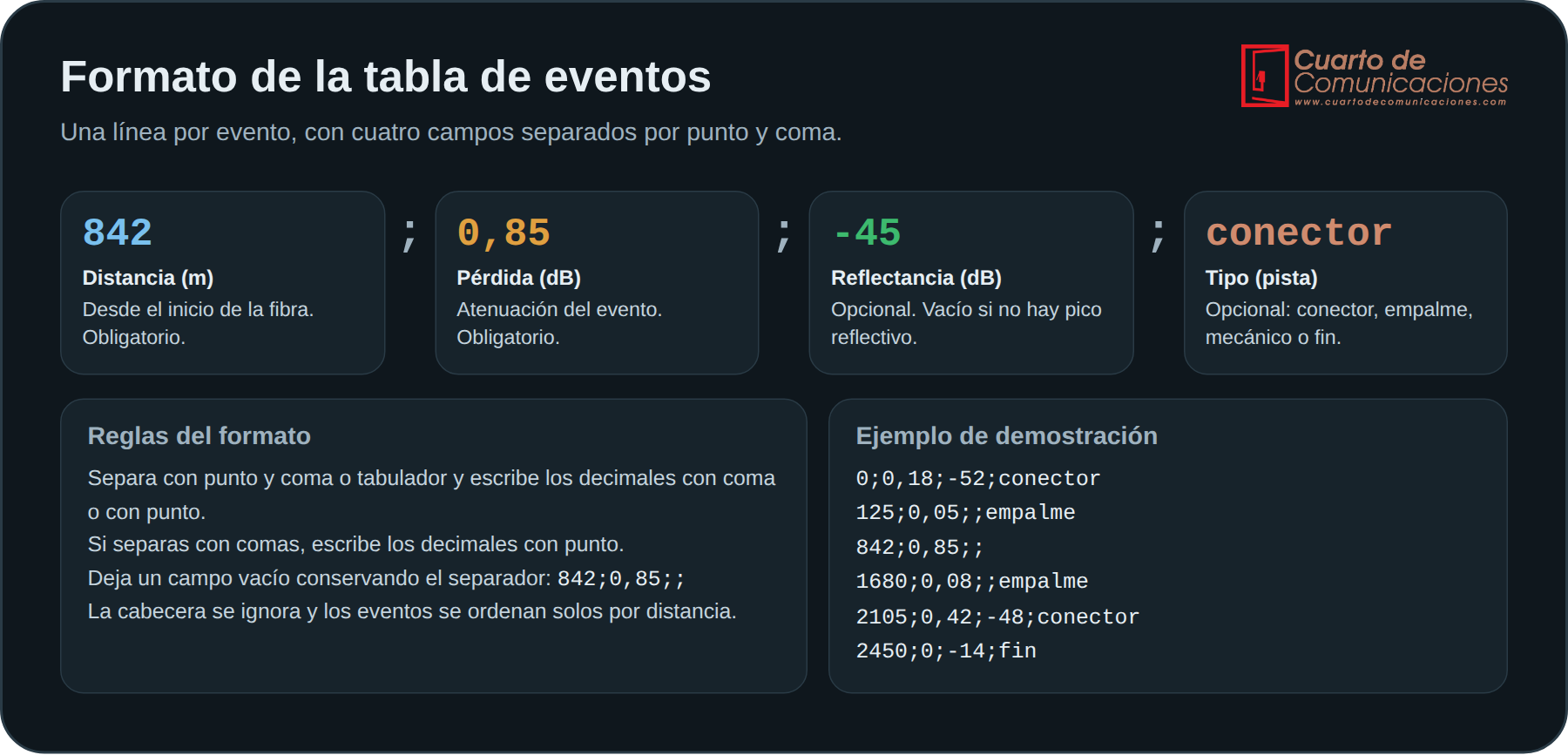

Formato de la tabla de eventos
Escribe una línea por evento con cuatro campos separados por punto y coma: distancia;pérdida;reflectancia;tipo.
| Campo | Unidad | Obligatorio | Ejemplo |
|---|---|---|---|
| Distancia | metros | Sí | 842 |
| Pérdida | dB | Sí | 0,85 |
| Reflectancia | dB | No | -45 |
| Tipo (pista) | texto | No | conector, empalme, mecánico, fin |
Algunas reglas útiles: puedes separar con punto y coma o con tabulador y escribir los decimales con coma o con punto. Si separas con comas, escribe los decimales con punto. Si un campo va vacío, conserva el separador (por ejemplo 842;0,85;;). La cabecera se ignora y los eventos se ordenan automáticamente por distancia.
Ejemplo de tabla, la misma que carga el botón «Cargar ejemplo»:
| Línea | Distancia | Pérdida | Reflectancia | Tipo |
|---|---|---|---|---|
| 0;0,18;-52;conector | 0 m | 0,18 dB | -52 dB | conector |
| 125;0,05;;empalme | 125 m | 0,05 dB | vacía | empalme |
| 842;0,85;; | 842 m | 0,85 dB | vacía | vacío |
| 1680;0,08;;empalme | 1680 m | 0,08 dB | vacía | empalme |
| 2105;0,42;-48;conector | 2105 m | 0,42 dB | -48 dB | conector |
| 2450;0;-14;fin | 2450 m | 0 dB | -14 dB | fin |

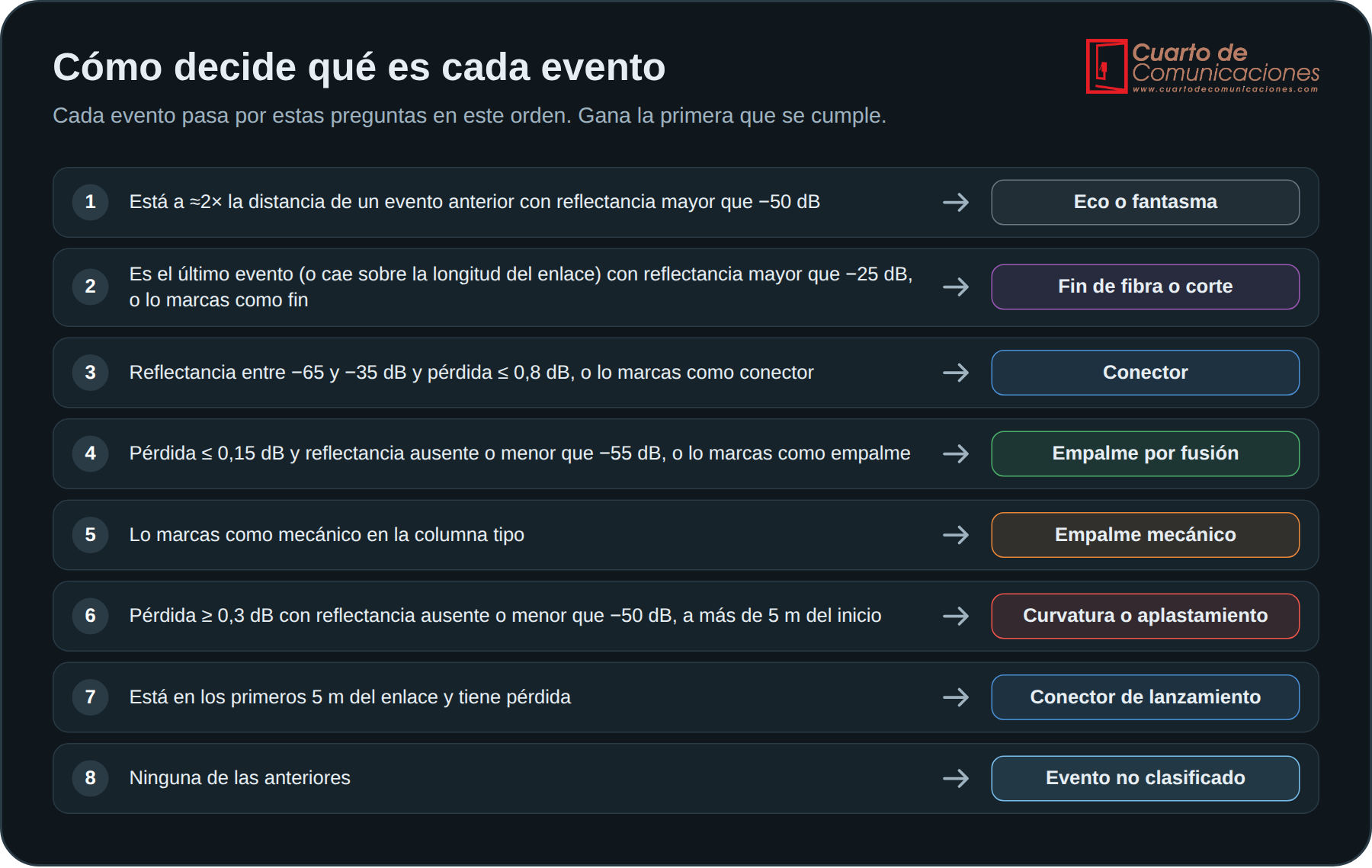

Cómo decide qué es cada evento
Cada evento pasa por las reglas del diagrama en orden y se queda con la primera que cumple. Por eso conviene entender la pista principal de cada tipo:
| Tipo detectado | Pista principal |
|---|---|
| Conector | Pérdida más reflexión típica, entre -40 y -60 dB |
| Empalme por fusión | Pérdida baja y poca o nula reflexión |
| Empalme mecánico | Pérdida media y reflexión moderada; se asigna cuando lo indicas en la columna tipo |
| Curvatura o aplastamiento | Pérdida alta con reflexión débil o nula |
| Fin de fibra o corte | Último evento con reflexión fuerte (en torno a -14 dB, tipo Fresnel) |
| Eco o fantasma | Evento a unas dos veces la distancia de un evento reflectivo anterior |
La columna tipo es una pista, no una orden: si los valores medidos encajan antes con otra regla, esa regla gana. Si un evento no encaja con ninguna, se muestra como no clasificado para que lo revises con la traza gráfica.

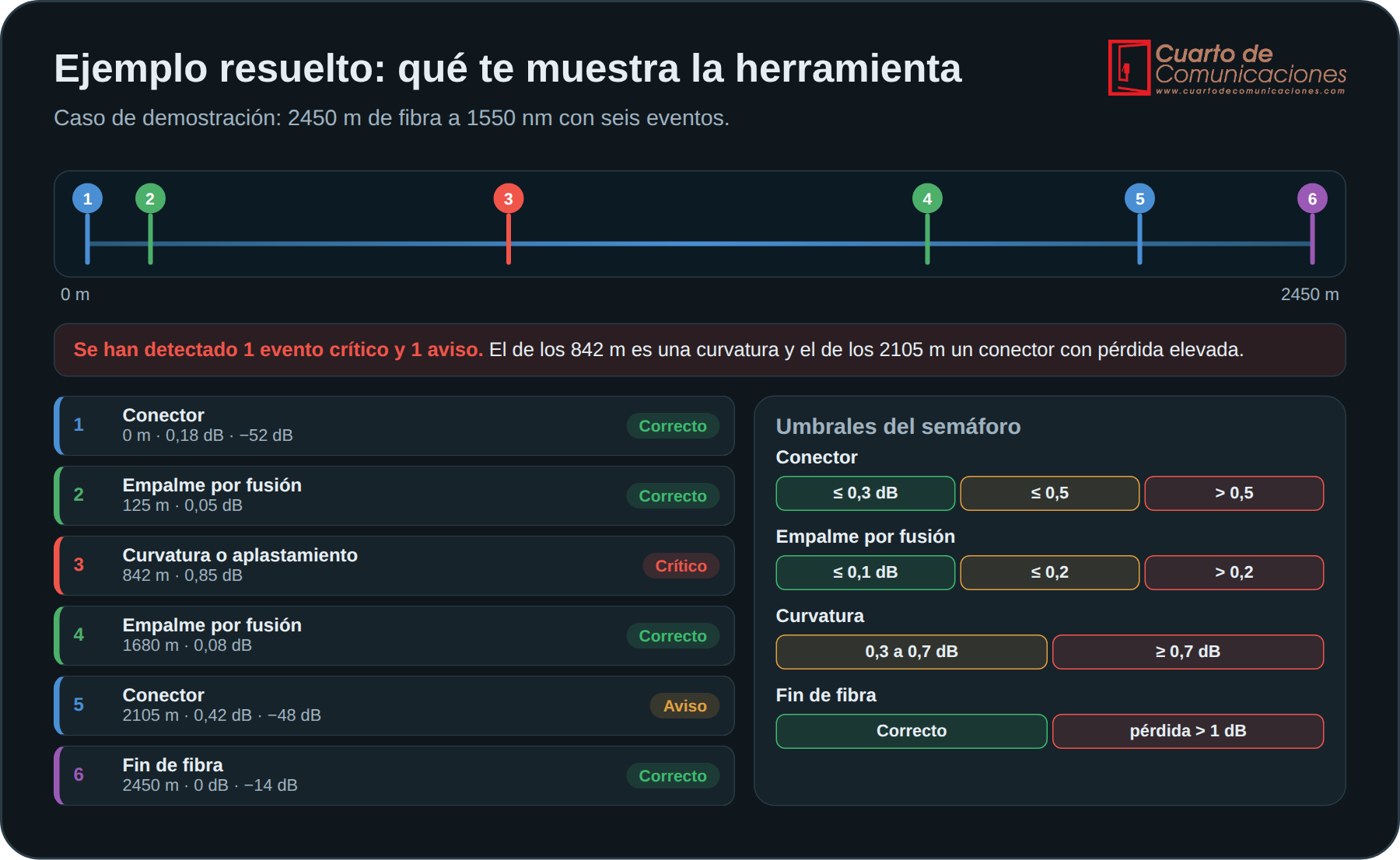

Ejemplo resuelto
Con el caso de demostración (2450 m a 1550 nm) la herramienta detecta un evento crítico y un aviso:
- Evento 3, a 842 m: curvatura o aplastamiento (crítico). Hay 0,85 dB de pérdida sin reflexión. Suele deberse a un radio de curvatura insuficiente, un estrangulamiento en una abrazadera o una fibra pinzada. Revisa la arqueta o la canalización en torno a ese punto.
- Evento 5, a 2105 m: conector (aviso). Tiene 0,42 dB, por encima de lo normal para un conector. Límpialo, inspecciónalo con microscopio y vuelve a medir; comprueba también que no mezclas APC y UPC.
El resto de eventos (conector inicial, dos empalmes por fusión y fin de fibra) quedan dentro de los umbrales habituales.
Umbrales del semáforo
| Tipo | Correcto | Aviso | Crítico |
|---|---|---|---|
| Conector | hasta 0,3 dB | hasta 0,5 dB | más de 0,5 dB |
| Empalme por fusión | hasta 0,1 dB | hasta 0,2 dB | más de 0,2 dB |
| Curvatura | no aplica | de 0,3 a 0,7 dB | 0,7 dB o más |
| Fin de fibra | correcto | no aplica | pérdida superior a 1 dB |
Son valores orientativos de campo. Si tu especificación o tu operador fijan otros límites, aplícalos tú al valorar el resultado.
Consejos para sacar mejor partido
- Introduce la longitud real del enlace: ayuda a reconocer el final de la fibra.
- Mide a 1310 y a 1550 nm. Una curvatura pierde más a 1550 nm que a 1310 nm, y esa diferencia confirma la sospecha.
- Limpia e inspecciona los conectores antes de medir y usa una fibra de lanzamiento para no perder el primer conector en la zona muerta.
- Si un evento aparece a doble distancia de otro muy reflectivo, comprueba si es un eco antes de buscar una avería.
- Para valorar un empalme con fiabilidad, promedia las medidas desde los dos extremos.
Limitaciones
OTDR Inteligente es una herramienta orientativa basada en reglas de campo. No sustituye al software del fabricante, a la certificación del enlace ni a la inspección visual. Para analizar ficheros .SOR y capturas necesita el servidor con pyotdr y OCR; sin él, usa CSV, TXT o la tabla pegada.
