FTTH (Fibre To The Home) lleva la fibra hasta la vivienda del cliente. La tecnología que domina estas redes es GPON, un tipo de red óptica pasiva.
Qué significa «pasiva»
Entre la central y el cliente no hay electrónica con alimentación. Una sola fibra sale de la central y se reparte entre muchos clientes con splitters, que son componentes ópticos sin energía. Eso abarata el mantenimiento y reduce las averías.
Elementos de la red
- OLT: el equipo de la central. Cada puerto PON atiende a un grupo de clientes.
- Repartidor óptico (ODF): donde terminan las fibras en la central.
- Fibra de alimentación (feeder): va desde la central hasta el primer punto de reparto.
- Splitters: dividen la luz entre varias fibras de salida.
- Fibra de distribución y caja terminal: llevan la fibra hasta el edificio o la vivienda.
- Roseta óptica: punto de entrada en casa del cliente.
- ONT: el equipo del cliente, que convierte la luz en datos.
Arquitecturas de reparto
- Centralizada: un único splitter, por ejemplo 1:32, en un punto. Es más fácil de gestionar y localizar averías.
- Distribuida o en cascada: dos etapas, por ejemplo 1:4 y luego 1:8. Ahorra fibra, pero es más compleja de medir y documentar.
El total de la división, en ambos casos, se suma en el presupuesto óptico.
GPON: lo esencial (ITU-T G.984)
| Parámetro | Valor |
|---|---|
| Velocidad de bajada | 2,5 Gbit/s |
| Velocidad de subida | 1,25 Gbit/s |
| Longitud de onda de bajada | 1490 nm |
| Longitud de onda de subida | 1310 nm |
| Vídeo opcional (RF) | 1550 nm |
| Alcance físico típico | hasta 20 km |
| División típica | 1:32 o 1:64 |
La velocidad es compartida entre todos los clientes de un puerto PON. La bajada es un envío común que todas las ONT reciben (y cada una descifra solo lo suyo), y en la subida cada ONT emite en su turno, por reparto de tiempo.
La evolución: XGS-PON
XGS-PON ofrece 10 Gbit/s simétricos con otras longitudes de onda (1577 nm de bajada y 1270 nm de subida). Puede convivir con GPON en la misma fibra, usando filtros de multiplexación por longitud de onda.
Potencias típicas (clase B+)
- OLT, emisión: entre +1,5 y +5 dBm
- ONT, recepción: sensibilidad en torno a −27 dBm; se satura por encima de unos −8 dBm
- Presupuesto óptico: 28 dB
Una potencia cómoda en la ONT suele considerarse entre −10 y −25 dBm. Son valores orientativos: consulta la ficha de tus equipos.
Ejemplo, enlazando con el artículo anterior
Con la OLT emitiendo +3 dBm y una pérdida de 20,9 dB (8 km con un splitter 1:32), la ONT recibe: 3 − 20,9 = −17,9 dBm. Está en zona cómoda y con margen.
Averías típicas y cómo pensarlas
Fíjate en cuántos clientes se ven afectados:
- Todos los de un splitter o un puerto: el problema está aguas arriba (feeder, primer splitter, puerto de la OLT).
- Solo uno: mira la distribución, la roseta o la ONT.
- Potencia baja en un cliente: conector sucio, curvatura o empalme malo.
- Potencia demasiado alta en un cliente muy cercano: posible saturación; puede hacer falta un atenuador.
- Una ONT que transmite fuera de su turno (ONT «rogue»): puede degradar el servicio de todo el puerto. Se localiza desde la OLT.
Cómo medir en campo
- Medidor de potencia PON: mide cada longitud de onda por separado (1310, 1490 y 1550 nm), también con la red en servicio. Un medidor común no sirve para esto.
- OTDR: localiza pérdidas y cortes. Con la red activa se usa una longitud de onda distinta (por ejemplo 1625 nm) con filtro, para no interferir. Lo veremos en otro artículo.
Consejo de mantenimiento
Antes de medir, limpia los conectores y revisa la topología documentada. Muchas «averías de fibra» son conectores sucios, y saber dónde está cada splitter acorta el diagnóstico.
Preguntas frecuentes
- ¿Cuántos clientes caben en un puerto PON? Lo habitual son 32 o 64.
- ¿Cuánta velocidad tiene cada cliente? Es compartida; el reparto real depende del uso simultáneo.
- ¿Se puede mezclar GPON y XGS-PON? Sí, en la misma fibra con filtros, pero hay que planificar el presupuesto óptico de las dos.
Enlaces recomendados
Presupuesto óptico, la calculadora y el artículo de averías.
- Detalles
- Categoría: Fibra Óptica y FTTH
Abrir la calculadora de presupuesto óptico
El presupuesto óptico responde a una pregunta: ¿llega suficiente luz al otro extremo del enlace? Calcularlo antes de instalar evita sorpresas, y compararlo con lo medido después te dice si algo va mal.
Dos conceptos que no hay que mezclar
- Presupuesto disponible: lo que el sistema tolera perder. Es la diferencia entre la potencia que emite el equipo y la mínima que necesita el receptor.
- Pérdida del enlace: lo que pierde tu instalación, sumando todos sus elementos.
El enlace funciona si la pérdida, más un margen de seguridad, es menor que el presupuesto disponible.
La fórmula
Pérdida total (dB) = longitud × atenuación por km + nº conectores × pérdida por conector + nº empalmes × pérdida por empalme + pérdida de splitters
Y la potencia recibida es la de emisión menos esa pérdida (en dBm).
Valores típicos
| Elemento | Valor de cálculo |
|---|---|
| Fibra monomodo a 1310 nm | 0,35 dB/km |
| Fibra monomodo a 1490 y 1550 nm | 0,25 dB/km |
| Conector | 0,3 dB (hasta 0,5 dB en un diseño conservador) |
| Empalme por fusión | 0,1 dB (suele medirse menos) |
| Splitter 1:2 / 1:4 / 1:8 | 3,7 / 7,1 / 10,4 dB |
| Splitter 1:16 / 1:32 / 1:64 | 13,7 / 17,1 / 20,5 dB |
Ejemplo paso a paso
Enlace GPON de 8 km a 1490 nm, con un splitter 1:32, 4 conectores y 6 empalmes:
- Fibra: 8 × 0,25 = 2,0 dB
- Conectores: 4 × 0,3 = 1,2 dB
- Empalmes: 6 × 0,1 = 0,6 dB
- Splitter 1:32: 17,1 dB
- Pérdida total: 20,9 dB
- Con un margen de 3 dB: 23,9 dB
- Frente a los 28 dB de la clase B+, quedan 4,1 dB libres. El enlace es viable.
El margen de seguridad
Se suele reservar en torno a 3 dB para cubrir envejecimiento, reparaciones futuras con empalmes nuevos, pequeñas curvaturas y conectores que se ensucian con el tiempo. Sin margen, cualquier intervención puede dejarte fuera de presupuesto.
dB y dBm
- dB mide una diferencia o una pérdida (relación entre potencias).
- dBm mide una potencia absoluta, referida a 1 mW.
Se restan pérdidas (dB) a potencias (dBm), pero nunca se suman dos dBm entre sí.
Cómo comprobar el cálculo en campo
- Fuente de luz y medidor de potencia: mide la pérdida real de extremo a extremo.
- OTDR: localiza dónde está cada pérdida. Lo trataremos en otro artículo.
Si lo medido supera lo calculado, busca un conector sucio, un empalme malo o una curvatura.
Errores frecuentes
- Olvidar los conectores de los repartidores y paneles de cada extremo.
- Aplicar a 1310 nm la atenuación de 1550 nm.
- No contar la segunda etapa de splitters.
- No dejar margen de seguridad.
- Mezclar dB y dBm.
Preguntas frecuentes
- ¿Cuánta pérdida tiene un splitter 1:32? En torno a 17 dB, con diferencias entre fabricantes.
- ¿Qué margen conviene dejar? Unos 3 dB es lo habitual.
- ¿Es válido este cálculo para todas las tecnologías? El método sí; cambian el presupuesto disponible y los valores del equipo.
Calculadora
Prueba la calculadora de presupuesto óptico de esta web para hacer tus propios cálculos.
- Detalles
- Categoría: Fibra Óptica y FTTH

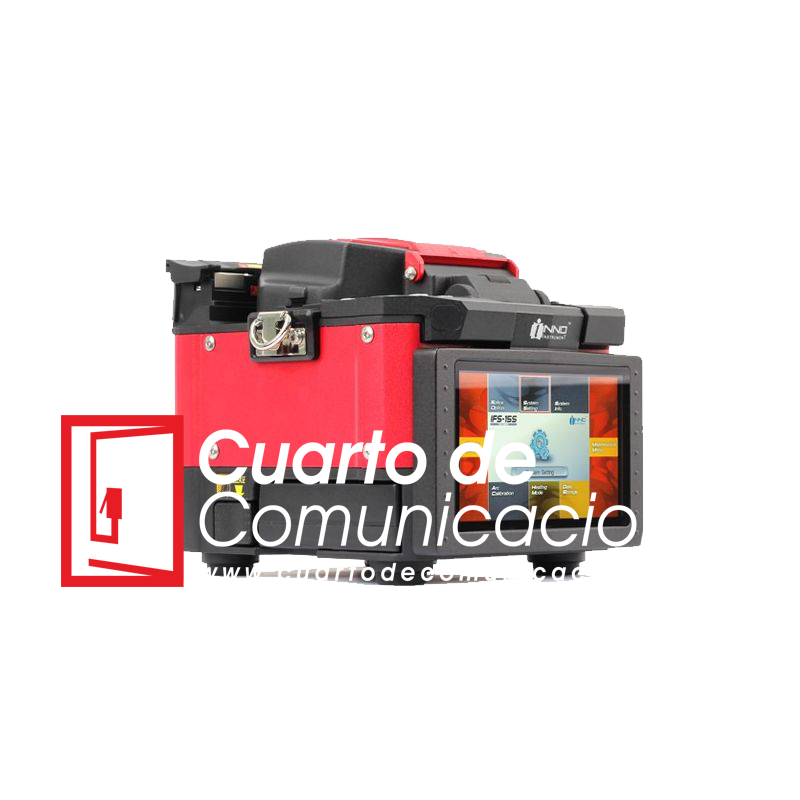

La Inno IFS-15S es una fusionadora de fibra óptica de alineación por núcleo (core alignment) con sistema DACAS (Digital Analysis Core Alignment System). Está diseñada para trabajos de planta externa, FTTH y mantenimiento de redes, combinando precisión, velocidad y robustez en un equipo compacto de 1,82 kg.
Características principales
- Alineación por núcleo con análisis digital (DACAS).
- Tiempo de fusión típico: 7 segundos (modo rápido SM).
- Tiempo de calentamiento típico: 35 segundos.
- Peso: 1,82 kg (sin batería).
- Pantalla LCD color de 4,3 pulgadas con protección antichoque.
- Doble cámara con aumento X/Y 300× y 180×.
- Hasta 160 ciclos de fusión + calentamiento con la batería.
- Vida útil de electrodos: aproximadamente 2.500 fusiones.
- Puerto USB para actualización de software y descarga de resultados.
- Soportes universales para diferentes tipos de cable.
Tipos de fibra compatibles
- SM (ITU-T G.652)
- MM (ITU-T G.651)
- DS (ITU-T G.653)
- NZDS (ITU-T G.655)
- G.657A / G.657B (fibra insensible a curvaturas)
Compatible con fibras de 0,25 mm, 0,9 mm, 2,0 mm, 2,4 mm, 3,0 mm y cable plano (drop).
Pérdidas típicas de fusión
| Tipo de fibra | Pérdida típica |
|---|---|
| SM (G.652) | 0,02 dB |
| MM (G.651) | 0,01 dB |
| DS (G.653) | 0,04 dB |
| NZDS (G.655) | 0,04 dB |
| G.657 | 0,02 dB |
Pérdida de retorno: superior a 60 dB.
Programas de fusión y horno
- Programas de fusión: hasta 64 (24 preconfigurados de fábrica).
- Programas de calentamiento: 32 modos.
- Manguitos compatibles: 10, 20, 30, 40, 50 y 60 mm.
- Estimación de pérdida disponible.
- Función de atenuación programable (0,1 dB a 20 dB).
- Prueba de tracción mecánica tras la fusión.
Condiciones de trabajo
- Temperatura de operación: −10 °C a +50 °C.
- Altitud: hasta 5.000 m.
- Humedad relativa: hasta 95 %.
- Resistencia al viento: hasta 15 m/s.
Cómo se usa (pasos básicos)
- Enciende la fusionadora y selecciona el programa adecuado al tipo de fibra.
- Pela, limpia y corta las dos fibras con la cortadora de precisión.
- Coloca las fibras en los soportes y cierra las tapas.
- La máquina alinea automáticamente y realiza la fusión.
- Revisa la estimación de pérdida en pantalla.
- Desliza el manguito termorretráctil y caliéntalo en el horno.
- Realiza la prueba de tracción si está activada.
- Guarda o anota el resultado (la máquina almacena hasta 2.000 fusiones).
Mantenimiento recomendado
- Limpia diariamente los V-groove, las lentes y los electrodos.
- Recalibra el arco cuando cambies de ubicación o de condiciones ambientales.
- Sustituye los electrodos cuando la máquina lo indique (alrededor de 2.500 fusiones).
- Mantén la cortadora en buen estado: un mal corte es la causa más frecuente de pérdida alta.
- Actualiza el software a través del puerto USB cuando haya nuevas versiones.
Ventajas de la IFS-15S
- Rápida (7 segundos de fusión).
- Ligera y compacta para trabajo en campo.
- Buena autonomía de batería.
- Alineación por núcleo de alta precisión.
- Interfaz sencilla e intuitiva.
- Adecuada tanto para planta externa como para FTTH.
Consejo práctico
La calidad del empalme depende más del corte y de la limpieza que de la fusionadora. Dedica siempre unos segundos a inspeccionar el ángulo de corte y a limpiar bien la fibra antes de colocarla. Un buen corte + fibra limpia = pérdida baja de forma consistente.
Preguntas frecuentes
- ¿Qué tipo de alineación usa? Alineación por núcleo (core alignment) con sistema DACAS.
- ¿Cuánto tarda en fusionar? Aproximadamente 7 segundos en modo rápido para fibra monomodo.
- ¿Cuántas fusiones dura la
Manual
Downloads:
InformationCreated 10-06-2023Changed 12-10-2026VersionSize 3.42 MBRatingCreated byChanged by cercenadorDownloads 1,710LicensePricePrograma
InformationCreated 10-06-2023Changed 10-06-2023VersionSize 44.42 MBRatingCreated byChanged byDownloads 1,944LicensePricedriver instalación
InformationCreated 10-06-2023Changed 10-06-2023VersionSize 1.59 MBRatingCreated byChanged byDownloads 1,735LicensePrice
- Detalles
- Categoría: Fibra Óptica y FTTH
Las fibras de un cable son idénticas a simple vista, así que se identifican por colores: primero el tubo en el que están y después el color de cada fibra. Esta guía reúne las dos tablas que se usan para ello, en cables de 8 a 512 fibras, con ejemplos resueltos y una calculadora para localizar cualquier fibra.
🎨 Abrir calculadora de colores
Cables de 8 a 512 fibras · De número a colores y de colores a número
Cómo se identifica una fibra
Cada fibra se localiza con tres datos: el número de tubo, el color del tubo y el color de la fibra. El número de tubos depende de la capacidad del cable, y cada tubo agrupa 2, 4, 8, 16 o 32 fibras.
Capacidad del cable y color de los tubos
La capacidad define cuántos tubos tiene el cable y cuántas fibras lleva cada uno:
- 8 y 12 fibras: tubos de 2 fibras (4 y 6 tubos).
- 16 y 24 fibras: tubos de 4 fibras (4 y 6 tubos).
- 32, 48, 64, 96 y 128 fibras: tubos de 8 fibras (4, 6, 8, 12 y 16 tubos).
- 256 fibras: 16 tubos de 16 fibras.
- 512 fibras: 16 tubos de 32 fibras.
Los tubos usan solo cuatro colores: blanco, rojo, azul y verde. Cuando el cable tiene más tubos que colores, los colores se repiten:
- 8, 16 y 32 fibras (4 tubos): blanco, rojo, azul y verde.
- 12, 24 y 48 fibras (6 tubos): dos blancos, dos rojos y dos azules.
- 64 fibras (8 tubos): dos blancos, dos rojos, dos azules y dos verdes.
- 96 fibras (12 tubos): tres tubos de cada color.
- 128, 256 y 512 fibras (16 tubos): primero uno blanco, uno rojo, uno azul y uno verde; después tres blancos, tres rojos, tres azules y tres verdes.
Cuando varios tubos tienen el mismo color, se distinguen por su posición en el cable.
Color de cada fibra
Los colores de las fibras forman una secuencia de 16 que se repite: las fibras 1 a 16 usan los 16 colores, las 17 a 32 los vuelven a usar, y así hasta la 512.
| Nº | Color | Nº | Color |
|---|---|---|---|
| 1 | Verde | 9 | Blanco |
| 2 | Rojo | 10 | Negro |
| 3 | Azul | 11 | Rosa |
| 4 | Amarillo | 12 | Turquesa |
| 5 | Gris | 13 | Blanco * |
| 6 | Violeta | 14 | Amarillo * |
| 7 | Marrón | 15 | Naranja * |
| 8 | Naranja | 16 | Rosa * |
¿Qué significa el asterisco? Las posiciones 13 a 16 repiten colores que ya aparecen antes en el grupo de 16 (blanco, amarillo, naranja y rosa). Por eso estas fibras llevan una marca, que es lo que permite distinguirlas.
Cómo localizar una fibra
Con la tabla de capacidades y la secuencia de colores puedes localizar cualquier fibra:
- Tubo: divide el número de fibra entre las fibras por tubo y redondea hacia arriba. El color del tubo sale de la tabla de capacidades.
- Color de la fibra: calcula el resto de dividir (número de fibra − 1) entre 16 y suma 1. El resultado es la posición en la secuencia de 16 colores.
Ejemplo 1. Cable de 96 fibras (12 tubos de 8), fibra 30.
Tubo: 30 ÷ 8 = 3,75 → tubo 4 (rojo).
Color: (30 − 1) ÷ 16 deja resto 13 → posición 14 (amarillo *).
La fibra 30 es la amarillo * del tubo 4 (rojo).
Ejemplo 2. Cable de 512 fibras (16 tubos de 32), fibra 510.
Tubo: 510 ÷ 32 = 15,9 → tubo 16 (verde).
Color: (510 − 1) ÷ 16 deja resto 13 → posición 14 (amarillo *).
La fibra 510 es la amarillo * del tubo 16 (verde).
Ejemplo 3. A la inversa: cable de 24 fibras (6 tubos de 4), tubo 5 (azul), fibra verde.
El tubo 5 lleva las fibras 17 a 20. Con la secuencia de colores, la fibra 17 es verde.
La fibra buscada es la 17.
Calculadora del código de colores
Elige la capacidad del cable, de 8 a 512 fibras, y la calculadora te da el tubo y el color de cualquier fibra, o el número de fibra a partir de los colores.
Abrir la calculadora del código de colores
Consejos y errores frecuentes
- Buena iluminación. Con poca luz cuesta distinguir colores parecidos (azul/violeta, rosa/rojo). Compara con una fibra de referencia.
- Fíjate en las marcas. Una fibra blanca con marca no es la fibra 9, sino la 13. Lo mismo ocurre con el amarillo, el naranja y el rosa.
- Tubos del mismo color. No bastan el color del tubo y el de la fibra: cuenta también la posición del tubo en el cable.
- Cables de 32 fibras por tubo. Los 16 colores se repiten en la segunda mitad del tubo (fibras 17 a 32). Confirma en la documentación de tu cable cómo se distinguen.
- No confundas el color de la fibra con el del conector: en un conector, el azul y el verde indican el tipo de pulido (UPC y APC).
- Anota siempre el tubo y la fibra en cada empalme, por ejemplo «tubo 4 (rojo), fibra 14 (amarillo *)».
Preguntas frecuentes
- ¿Por qué algunas fibras llevan asterisco? Porque su color coincide con el de otra fibra del mismo grupo de 16. La marca sirve para identificarlas.
- ¿Cómo se distinguen los tubos del mismo color? Por su posición en el cable. Consulta la documentación del fabricante.
- ¿Es igual en todos los cables? Las tablas de esta página muestran el código de 16 colores y las capacidades de 8 a 512 fibras. Otros fabricantes pueden usar variantes, así que confirma siempre con la ficha técnica de tu cable.
- ¿Se pueden usar las tablas para cualquier capacidad? Sí, para las capacidades que aparecen en la tabla: 8, 12, 16, 24, 32, 48, 64, 96, 128, 256 y 512 fibras.
- ¿Puedo descargar las tablas? Sí, en Excel y gratis, sin registro.
Más guías de fibra óptica
- Empalme por fusión de fibra óptica: guía paso a paso
- Conectores de fibra y pulidos: SC/APC, SC/UPC, LC y limpieza
- Averías típicas en fibra óptica y cómo diagnosticarlas
- Planta externa de fibra óptica: cables, cajas, canalizaciones y tendido
- Fibra monomodo y multimodo: tipos, ventanas y cuándo usar cada una
- Presupuesto óptico: cómo calcular la atenuación de un enlace
Descarga las tablas en Excel
Puedes descargar gratis las tablas en un archivo de Excel, sin registro, para consultarlas en campo o imprimirlas.
