Código de colores de fibra óptica: tubos, fibras y divisores

Detalles: Categoría: Fibra Óptica

Abrir la calculadora del código de colores

Las fibras de un cable son idénticas a simple vista, así que se identifican por colores: primero el tubo en el que están y después el color de cada fibra. Esta guía reúne las dos tablas que se usan para ello, en cables de 8 a 512 fibras, con ejemplos resueltos y una calculadora para localizar cualquier fibra.

Cómo se identifica una fibra

Cada fibra se localiza con tres datos: el número de tubo, el color del tubo y el color de la fibra. El número de tubos depende de la capacidad del cable, y cada tubo agrupa 2, 4, 8, 16 o 32 fibras.

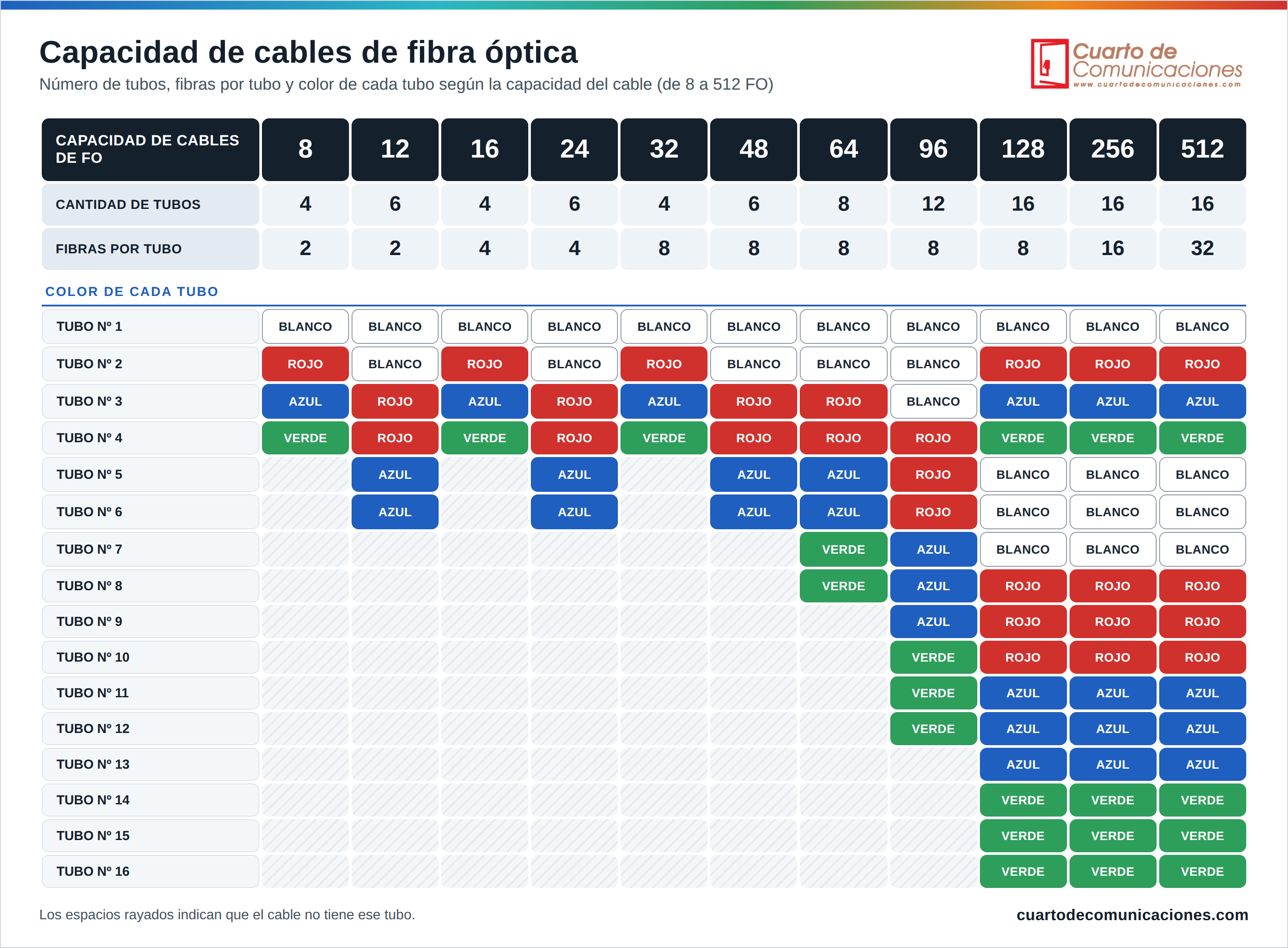

Capacidad del cable y color de los tubos

La capacidad define cuántos tubos tiene el cable y cuántas fibras lleva cada uno:

8 y 12 fibras: tubos de 2 fibras (4 y 6 tubos).
16 y 24 fibras: tubos de 4 fibras (4 y 6 tubos).
32, 48, 64, 96 y 128 fibras: tubos de 8 fibras (4, 6, 8, 12 y 16 tubos).
256 fibras: 16 tubos de 16 fibras.
512 fibras: 16 tubos de 32 fibras.

Los tubos usan solo cuatro colores: blanco, rojo, azul y verde. Cuando el cable tiene más tubos que colores, los colores se repiten:

8, 16 y 32 fibras (4 tubos): blanco, rojo, azul y verde.
12, 24 y 48 fibras (6 tubos): dos blancos, dos rojos y dos azules.
64 fibras (8 tubos): dos blancos, dos rojos, dos azules y dos verdes.
96 fibras (12 tubos): tres tubos de cada color.
128, 256 y 512 fibras (16 tubos): primero uno blanco, uno rojo, uno azul y uno verde; después tres blancos, tres rojos, tres azules y tres verdes.

Cuando varios tubos tienen el mismo color, se distinguen por su posición en el cable.

Color de cada fibra

Los colores de las fibras forman una secuencia de 16 que se repite: las fibras 1 a 16 usan los 16 colores, las 17 a 32 los vuelven a usar, y así hasta la 512.

Nº	Color	Nº	Color
1	Verde	9	Blanco
2	Rojo	10	Negro
3	Azul	11	Rosa
4	Amarillo	12	Turquesa
5	Gris	13	Blanco *
6	Violeta	14	Amarillo *
7	Marrón	15	Naranja *
8	Naranja	16	Rosa *

¿Qué significa el asterisco? Las posiciones 13 a 16 repiten colores que ya aparecen antes en el grupo de 16 (blanco, amarillo, naranja y rosa). Por eso estas fibras llevan una marca, que es lo que permite distinguirlas.

Cómo localizar una fibra

Con la tabla de capacidades y la secuencia de colores puedes localizar cualquier fibra:

Tubo: divide el número de fibra entre las fibras por tubo y redondea hacia arriba. El color del tubo sale de la tabla de capacidades.
Color de la fibra: calcula el resto de dividir (número de fibra − 1) entre 16 y suma 1. El resultado es la posición en la secuencia de 16 colores.

Ejemplo 1. Cable de 96 fibras (12 tubos de 8), fibra 30. Tubo: 30 ÷ 8 = 3,75, es decir, tubo 4, que es rojo. Color: (30 − 1) ÷ 16 deja resto 13, y 13 + 1 = 14, que es amarillo *. La fibra 30 es la amarillo * del tubo 4 (rojo).

Ejemplo 2. Cable de 512 fibras (16 tubos de 32), fibra 510. Tubo: 510 ÷ 32 = 15,9, es decir, tubo 16, que es verde. Color: (510 − 1) ÷ 16 deja resto 13, y 13 + 1 = 14, que es amarillo *. La fibra 510 es la amarillo * del tubo 16 (verde).

Ejemplo 3. A la inversa: cable de 24 fibras (6 tubos de 4), tubo 5 (azul), fibra verde. El tubo 5 lleva las fibras 17 a 20. Con la secuencia de colores, la fibra 17 es verde. La fibra buscada es la 17.

Calculadora del código de colores

Elige la capacidad del cable, de 8 a 512 fibras, y la calculadora te da el tubo y el color de cualquier fibra, o el número de fibra a partir de los colores.

Abrir la calculadora del código de colores

Descarga las tablas en Excel

Puedes descargar gratis las tablas en un archivo de Excel, sin registro, para consultarlas en campo o imprimirlas.

Fichero para descargar con las tablas de colores.

Downloads:

Codigo de Colores HOT

Download

Information

Created 11-05-2023

Changed 13-05-2023

Version

Size 96.5 KB

Rating

(0 votes)

Created by

Changed by cercenador

Downloads 1,681

License

Price

Consejos y errores frecuentes

Buena iluminación. Con poca luz cuesta distinguir colores parecidos, como el azul y el violeta, o el rosa y el rojo. Compara con una fibra de referencia.
Fíjate en las marcas. Una fibra blanca con marca no es la fibra 9, sino la 13. Lo mismo ocurre con el amarillo, el naranja y el rosa.
Tubos del mismo color. No bastan el color del tubo y el de la fibra: cuenta también la posición del tubo en el cable.
Cables de 32 fibras por tubo. Los 16 colores se repiten en la segunda mitad del tubo (fibras 17 a 32). Confirma en la documentación de tu cable cómo se distinguen.
No confundas el color de la fibra con el del conector: en un conector, el azul y el verde indican el tipo de pulido (UPC y APC).
Anota siempre el tubo y la fibra en cada empalme, por ejemplo "tubo 4 (rojo), fibra 14 (amarillo *)".

Preguntas frecuentes

¿Por qué algunas fibras llevan asterisco?

Porque su color coincide con el de otra fibra del mismo grupo de 16. La marca sirve para identificarlas.

Cómo se distinguen los tubos del mismo color?

Por su posición en el cable. Consulta la documentación del fabricante.

¿Es igual en todos los cables?

Las tablas de esta página muestran el código de 16 colores y las capacidades de 8 a 512 fibras. Otros fabricantes pueden usar variantes, así que confirma siempre con la ficha técnica de tu cable.

¿Se pueden usar las tablas para cualquier capacidad?

Sí, para las capacidades que aparecen en la tabla: 8, 12, 16, 24, 32, 48, 64, 96, 128, 256 y 512 fibras.

¿Puedo descargar las tablas?

Sí, en Excel y gratis, sin registro.
